闭式直连供暖机组

产品介绍：

高层建筑直连供暖技术,是专门解决高层建筑高区与低区直连供暖的一项专利技术,不用另设锅炉、水箱、热交换设备。即高区与低区热网直连并网供暖,从而大大改善供热效果,节省工程投资,降低运行费用,可靠,技术先进,受到广大热用户的青睐。

一、高层建筑闭式直选供暖机组性能

该项技术在工程实践中不断完善,不仅能适用于上供下回单管系统、地热系统及分户供暖系统,而且还可以应用于空调水系统。供暖、空调水系统的运行监测、控制及报警系统均由微机自动完成,微机控制装置同机组安装在同一框架上,可设在高层建筑的地下室内或设备间,也可以设在锅炉房(或换热站)内。设备占地面积小,布置紧凑,安装方便，操作简单,自动化程度高,运行可靠。

二、闭式直连供暖系统的基本原理

闭式直连供暖系统利用现在有低区供暖管网介质直连向高区供暖。在原有低区供暖管网压力，运行参数，运行方式均保持不变的前提下，在高层建筑地下室（或设备间）增设一台微机控制的机组，将低区管网的供水压力提高，送至高区（层）散热器中。高区回水经过减压装置减压，使高区回水压力降低，保证高区回水与低区回水压力基本一致。从而实现高层建筑高区与低区并网直连供暖。

供暖系统运行时,高区回水压力通过减压装置降至低区压力,高、低区回水的压力差可根据现场实际情况人工调节设定O减压阀阀体采用了全通道流线型设计,流体阻力小,流量大,在传动方式上采用了水力操作,既利用管道中的水压自动操作主阀瓣上下移动,控制阀门开度,调节下游压力,使下游压力维持在设定的压力值上。

供暖系统运行出现停电事故或运行停止时,为了防止高、低区间静压差相互传递,造成低区散热器破坏,在高区田水管上设置快速隔断阀。加压循环泵停止,快速隔断阀立即关闭,使高区与低区回水相互隔开,保证系统可靠的运行。

三、闭式直连供暖系统的主要特点

(1)直接利用低温热水供暖,不需设热交换器隔绝压力O高、低区同一系统,同一参数,便于运行管理,有利于管网的水力平衡。

(2)设计简单,安装方便。用于旧建筑物高、低区并网改造,改动量较小,方便快捷;用于新建筑物,便于统筹规划,节省工程投资。

(3)闭式直连供暖系统进一步完善了开式直连供暖系统的不足,解决了开式系统由于与大气连通,水中溶解氧腐蚀管道及附件的问题;消除了开式系统回水立管产生的噪声;解决了开式系统由于压力不稳定,经常出现的跑水现象;节省了开式系统旋流器、跑气器等高区设备占用的有效空间;消除了开式系统进入空气，形成气塞影响系统正常运行的现象。

（4)闭式直连供暖系统，由于运行中系统不会进入空气，管道腐蚀小，使用寿命比开式系统高1-2倍，同时也解决了系统在停电或者停止运行时所产生的水击对供暖系统设备的影响。

四、闭式直连供暖系统的应用范围

(1)高层建筑供暖系统

(2)高层建筑空调水系统

(3)局部小区热网连接到大型热网

(4)热网区域内地势高差较大

以上四种情况均可选用闭式直连供暖系统装置

五、闭式直连供暖系统装置的选择

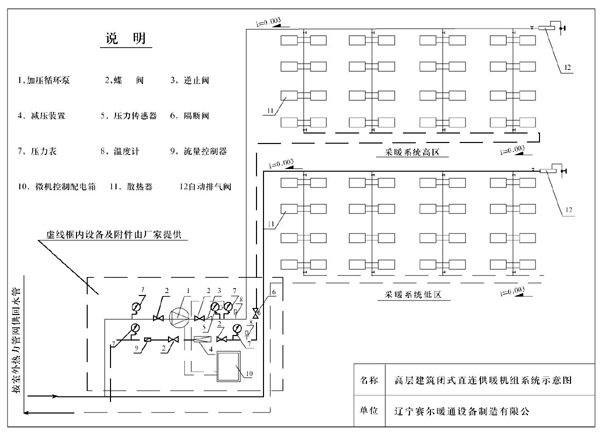

本公司针对闭式直连供暖系统研制出成套设备,其中包括增压循环泵,压力控制器,流量控制器,微机控制柜,隔断阀,减压装置，仪表等,详见附图。

(1)增压循环泵流量的计算 :

V=0.86 × K × Q/ρ(t1-t2) m3/h

式中:

K:附加系数,一般可取 K=1.10;

Q；高区供暖系统热负荷 W;

ρ：供水温度下水的密度 kg/m3;

t1：供水温度 ℃

t2：回水温度 ℃

（2）增压循环泵的扬程计算：

H=Hj+Hf-Hw+3-5mhO

式中：

Hj：泵出口至高层供水干管的高度mH2O

Hf：供暖系统阻力损失mH2O

Hw：泵入口处外网供水压力mH2O

3-5mH2O为预留富裕压头。

我公司可根据用户的具体要求,设计参数,确定闭式直连供暖系统成套设备及附件的具体型号,满足广大热用户的需求。

六、成套机组规格

闭式直连供暖成套机组,本公司进行了精心设计,结构紧凑,占地面积小,安装简单,所有的设备及附件均安装在用槽钢制成的框架上。现场安装时,只需将供、回水管与机组供、回水管相连接即可。

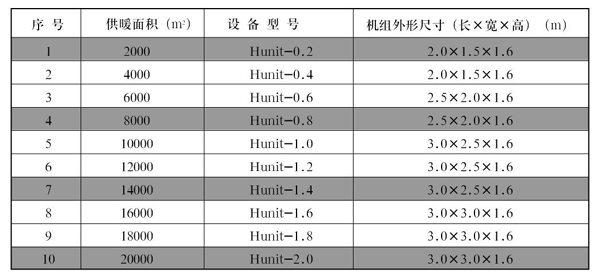

根据用户高层建筑高区的供暖面积及建筑物的高度,室外热网的供水压力,成套供暖机组规格见下表 :
