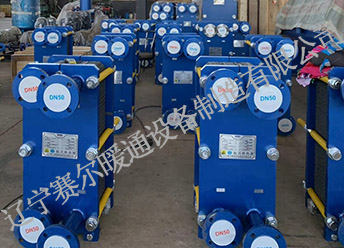

BRB型板式换热器

一、产品概述
辽宁赛尔暖通设备有限公司是国内专业制造板式换热器单位，主要产品有BR、BRB、ZBR三大系列，适用于各种介质和物料的冷却、加热、蒸发、冷凝、消毒和余热回收等工艺过程。
主要技术性能参数如下：
1、单板换热面积：0.05㎡-2.0㎡
2、装机面积：0.5㎡-1600㎡ ，(在此范围可实现任意规格)。
3、传热系数：2500W/㎡.℃— 7500W/㎡.℃
4、工作压力：2.5Mpa
5、工作温度：<150℃(当温度为150-280℃时可加高温调解仪器)
二、板式换热器的特点
1、传热系数较高
板片选用导热系数较高的材料，如：不锈耐酸钢、工业纯钛、碳素钢、换热器专用铜材等。经冷冲压形成不同波纹形状结构，板片波纹能使流体在较小的流速下产生湍流。所以板式换热器具有较高的传热系数。在相同的情况下，其传热系数比一般钢制管壳式换热器高3-5倍。换热面积紧为管壳式换热面积的1/3-1/4。
2、结构紧凑
由于传热板片紧密排列，板间距较小，而板片表面经冲压成形的波纹又大大增加了有效换热面积，故单位容积中容纳的换热面积很大，占地面积明显少于同样换热面积的管壳式换热器，同时相对金属消耗小，重量轻，一般无需特殊的地基，而且现场装拆时不用占额外的空间。
3、可靠耐用
我厂生产板式换热器密封垫利用双密封结构原理，增加了胶垫与板片的内磨擦力，使胶垫的滑移量大大减小；同时采用了较好的蜂窝状周边刚性结构，把胶垫紧紧锁在里侧，使得换热器整体密封性能大大提高。
4、清洁方便
由压紧螺栓紧密组装的板片，将压紧螺栓卸掉后，即可松开板片，或卸下板片进行机械清洗或手工清洗，这对需要经常进行清洗的换热设备十分方便。
5、多种介质换热
如果板式换热器有中间隔板，则一台设备可进行三种或三种以上(多个中间隔板)介质的换热。在乳品加工中常采用多介质换热的板式换热器。管壳式换热器就无法实现在一台设备中进行多种介质的换热。
6、很容易改变换热面积或流程组合
只要增加(或减少)几张板片，即可达到需要增加(或减少)的换热面积。改变板片的排列，或更换几张板片即可达到所要求的流程组合，适应新的换热工况。可大大降低工程的总投资费用，更加显示出板式换热器的经济实用。
7、板式换热器设有观察孔
当某种介质发生内泄时容易及时发现，可避免发生两种介质混合现象。
三、板式换热器结构

四、常用板式换热器型号表示方法

示例
1、BR0.35-1.0-30-E-1
表示等截面人字形波纹板片，单板换热面积为0.35㎡，设计压力为1.0Mpa，整机面积为30㎡密封胶垫为三元乙丙，双支撑框架式。
2、BRB0.35-1.0-20-N-VII
表示不等截面人字形波纹板片，单板换热面积为0.35㎡，设计压力为1.0Mpa，整机面积为20㎡，密封胶垫为丁腈胶垫，活动压紧板落地式（普通式）。
注：框架结构为I时，框架结构形式代号可省略。
五、板片及垫片

六、安装要求

1、按随机设备总图预埋地脚螺栓。
2、将设备对准地脚螺栓停放平稳。
3、拧紧地脚螺栓，使设备水平(通过减震垫或垫铁的方式)。
4、设有夹紧的设备按夹紧程序夹紧；清除法兰端面及管口内的杂物，按法兰端面配做密封垫片
5、当运用汽-液热交换时，汽体的入口应在上面。
6、按管、夹紧连接法兰；其它按工程设计图纸和使用条件配备所需的输入泵、液压阀、限流阀、压力表及自控阀门等。
流程组合标记示例： 热介质是2程，每个流程内并联8个流道

八、设备操作及故障处理
(一)开机
1、设备运行前，应检查各夹紧螺栓有无松动，如有松动应均匀拧紧，拧紧时应保证两压紧板平行
2、打开设备接管处的各介质出口阀门；在流量、压力均低于正常操作的状态下，缓缓打开冷侧的进口阀；观察设备之异常时调整各进出口阀门，使流量、压力均满足工艺要求达到正常工作状态。
3、换热器运行时，为防止一侧超压，进换热器冷热介质的进口阀应同时打开，或者是先缓缓的注入低压侧流体，然后再缓缓的注入高压液体。
4、用于食品行业的设备使用前应将换热器进行严格清洗消毒。清洗时蒸汽消毒可用热水进行，以便清除设备中油污和杂物。
5、在管路系统中应设有放气阀，开车后应排出设备中的空气，防止空气停留在设备中，降低传热效果。
6、冷热介质如含有大颗粒泥砂或其它杂物应先进行过滤，禁止用污水进行水压试验和运转使用，以防影响寿命。
(二)停机
降低冷、热流体的进口压力；先关闭各进口阀；再关闭出口阀。
(三)故障处理
设备经长期运行一旦发生故障，原因有以下几种情况：(1)压降逐渐增大：造成此原因为介质不洁净或颗粒杂物太多，使板片结垢或流道堵塞。(2)介质混合：现象一、二次侧压力同步增加或减少，造成此原因为板片已被腐蚀穿孔。(3)泄漏：造成此原因多为密封垫片老化或者密封垫片材质选用不适，也可能是各夹紧螺杆的螺母松脱。凡出现上述各种现象，设备应停止运行，待设备降至室温后再行检查；如属情况(1)时，可松开螺母取下夹紧螺杆并将活动板体移至支柱端，取下板片用清水或肥皂水冲洗，如有固着物可用毛刷或纤维刷除去，严禁用金属刷子(设备无故障、长期运行的设备可按此方法进行清洗)、如属情况(2)时，可透光检查板片或重新单侧交替打压查找裂纹板片予以更换；如情况(3)时，先检查夹紧螺杆的螺母是否松动及夹紧尺寸是否与设备安装图相符，如螺母松动一般夹紧尺寸偏大，可重新拧紧螺母是否松动及夹紧尺寸与图纸相符；若仍然泄漏则需打开设备检查密封垫片，若密封垫片从垫片槽中脱出，要重新粘贴，损坏的进行更换，多数密封垫片一起损坏时，要注意重新选择合适材料的密封垫片。
(四)保养
①冬季停止运行的换热器应及时放掉设备内的介质或采取其它的防冻措施，避免冻坏设备。
②设备若长期不使用时，应将拧紧螺栓放松到规定尺寸，以确保垫片及换热器板片的使用寿命，使用时再按要求夹紧。
③设备经常运行时，在信号孔发现介质流出，应进行分析，如是螺栓松动或由于长期热交换而伸长，按要求重新夹紧，但不得过紧以免压坏板片，如是密封垫片老化应予更换。
九、密封垫片的更换
1、取下板片拆下密封垫片用汽油将垫片槽内的残胶浸泡1小时后，擦净残胶；
2、除去新密封垫片上的脏物；
3、用毛刷将粘结剂(401或其它)均匀地涂于板片的垫片槽内(不宜过多)，按所需的A板或B板的数量帖上密封垫片，水平叠放平整并在上面压适当的重物，尽量放置于干燥处，经2-6小时即可干固重新装配。
十、设备的水压试验
当设备经过重新装配后，在使用之前进行液压试验，过程如下：
1、检查设备的夹紧尺寸是否符合图纸要求；
2、充水或其它流体并排出空气；
3、装盲板；
4、接通试压泵或其它手动试压装置；
5、按设计压力的1.25倍单侧交替打压保压30min无泄漏为合格。但特别注意的是：打压时压力应缓慢均匀地上升到要求的指标。
十一、BR系列板式换热器

十二、BRB系列板式换热器

十三、ZBR系列板式换热器

七、流程与接管方位

板式换热器的流程是一定数量的板片按一定方法组成的。如图所示，组装时A板和B板交替颠倒排列，A、B板间形成网状通道，冷热介质由于密封垫片的作用分别流入各自的通道内形成间隔流动，从而使冷热介质通过传热板片进行热交换。
