代理韩国LHE板式换热器

产品介绍：

一、结构及原理

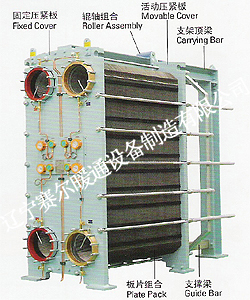

1、结构

板式换热器是由于上部支架顶梁和下部支承梁之间的夹有薄而带有波纹的多个传热板片组构成。这块传热板片组形成两种介质通过的流道，传热板片的波形使得流体形成湍急，并且将两种流体之间产生的压力差对板片起到支撑的作用。传热板片组在固定压紧板和移动压紧板之间并用加紧螺栓和螺母紧固。

2、原理

传热板上带有密封垫圈，密封垫圈形成流道，起到防止液体外泄的密封作用。传热板的数量和大小取决于介质的流量和流体的物理特性，压力降及进出口的温度条件。

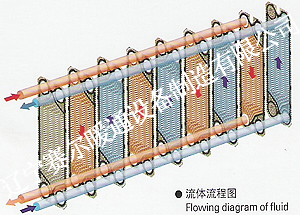

压紧板主要防止因流体压差可能会引起的板片条形。在组装传热板片（带有密封垫圈的板片）时，带有密封垫圈的版面朝向固定压紧板，并每张板片进行180度的旋转以形成流道，只沿A板流动的液体始终在A板内流动；而只沿B板流动的液体则在每隔一块安装的B板内反方向流动。

二、板片类型和通道组合

1、板块类型

（1）大角度板

高湍流

高传热系数

小温差

高压力降

（2）小角度板

低湍流

低传热系数

大温差

低压力降

2、通道组合

有大角度和小角度板构成三种通道组合

高通道

低通道

中通道

三、特点及方法

1、高效率

板片的高效率传热系数主要取决于板片波形的内部结构，为了形成有效的湍流效果流道变的倾斜，使其形成逆流换热来减少滞留在板片上流体的体积，有效达到换热器效果。LHE板式换热器的传热效率是管壳式换热器的5倍以上，通常比国内板式换热器的传热效率高出20%以上。

2、接触面积大

我们产品的板片压出来的“双人”字形压纹强于其他公司的板片，加强了板片波底的圆滑性，避免了流体流经板片时产生的死角区现象。板片的板间接触面大于普通板片，同等尺寸的板片抗压力性比较强，变形将至最小，从而延长板片的使用寿命。

密封垫圈的横截面的设计旨在保持其弹性的同时将与液体的接触面减至最小。这对板片和密封垫圈的耐用性有很大影响，并且还影响到内压力的增加。板片上有垫圈槽，垫圈槽内外边缘有良好的支撑，以确保垫圈在沿任何方向的定位。

3、双固定密封垫圈

我公司对于密封垫圈的横截面做了较好的优化设计，可以用其双固定设备快速、稳固地安装到其状态。密封垫圈的密封形式分为粘接式和免粘接式（挂式），根据其不同的应用，既可采用胶水和非胶水粘接。

4、抗振设计

我们的设计能有效防止松紧螺栓、螺母的振动，并能防止运行过程中可能会产生的泄漏现象。

5、拆装方便

1至2人便能拆卸及重装新装配一台超大型的换热器。新手也能进行拆卸和装配而不会出现板片的滑移或错位，因为板片组合是以插入式安装，并且设计有双固定结构的密封垫也是插入式的。（在诸如高粘性材料，润滑油冷却器，油加热器等维护方面尤为好。）

6、小温差

大多数管壳式换热器的最小温差为5℃，国内板式换热器的最小温差大于3℃，而LHE节能板式换热器通常能在最小温差小于或等于1℃时也能良好运行。

四、用途

造船工业、建筑工业、汽车工业、纺织工业、纸浆造纸工业、化学工业、炼油工业、钢铁工业、金属加工工业、机械工业、暖通空调（HVAC）、电力、表面处理等。
